电感和磁珠有哪些区别?

时间:2021-08-25|

阅读量:1182|

来源:admin

电感跟磁珠应当说是两兄弟,很多人一直认为它们都是“通直阻交”,很容易混在一起。正所谓:一母生九子,九子各不同。其实电感和磁珠还是有很大区别的。
文本标签:

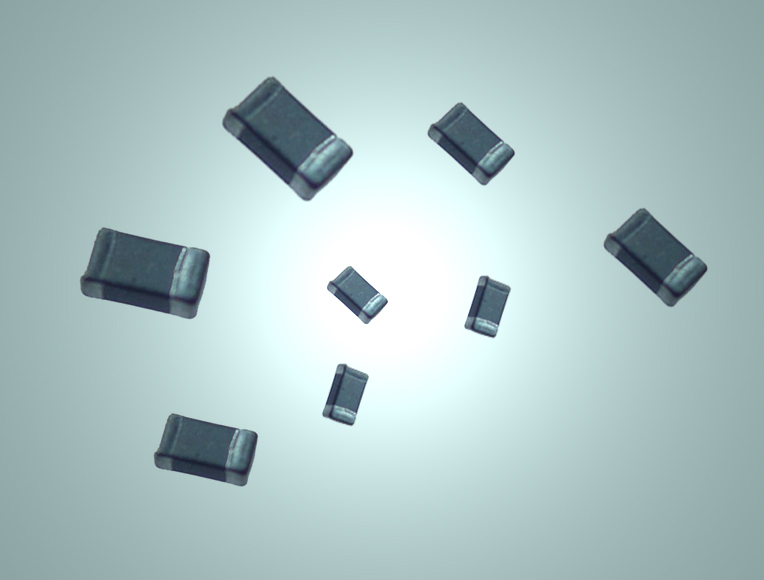

磁珠本身理论上是耗能元件,电感理论上是不耗能的。这是两类元件理论上的最大区别。电感的磁材是不封闭的,典型结构是磁棒,磁力线一部分通过磁材(磁棒),还有一部分是在空气中的;而磁珠的磁材是封闭的,典型结构是磁环,几乎所有磁力线都在磁环内,不会散发到空气中去。磁环中的磁场强度不断变化,会在磁材里感应出电流,选用高磁滞系数和低电阻率的磁材就能把这些高频能量转换成热能,进而消耗掉。而电感则相反,要选低磁滞系数和高电阻率的磁材,以尽可能的使电感在整个频带内呈现一致的电感值。所以,结构和磁材的差异决定了磁珠和电感的本质差异。

电感主要应用在开关电源以及谐振、阻抗匹配及特殊滤波等场合,而磁珠主要用于防止辐射,对EMC的改善要远优于电感。

磁珠把高频消耗掉了,而且没有对外的“磁泄漏”,而电感则因为磁材不封闭,会把大量的高频信号传到外部空间,引起EMI问题。..

磁珠通常推荐应用在电源或信号线上来增强去耦效果,但在地之间的使用时一定要小心,特别是会有大能量干扰信号流过磁珠的应用场合。

2021-08-25 1182人浏览
